ZEUSブログ

Intel SSD 530シリーズ SSDSCKGW180A401動画処理に使えるか?

Intel SSD 530シリーズ SSDSCKGW180A401 180Gの
M.2のSSDの動作を試してみました。
M.2は、Intel9シリーズから搭載されている、マザーボード
オンボードのSSDスロットです。

圧縮を使わない場合、大容量のストレージと、高速アクセス
が必要なことで有名な、Blackmagic Design 社のIntensity
付属のDisk Speed Test で、その処理速度を試してみました。

このソフト、同ボードでの処理が問題なく行えるかを確認するもの
です。



bmddst



メーターが振り切れてます。
フルHDで使用する限りは、ほぼ、問題なさそうです。
(2か所程、Xが出ていますが。。)



Intel



Crystal Disk Mark の値は、規格程の数字が出ていません。
SATA3 6G 転送なので、500近い数字が出るかと思いましたが。。

しかしながら、Adobe Premiere CCでのフルHDでのキャプチャー動作は、
ほぼ問題なさそうです。











NASのBTOご紹介!TS-EC880Pro(Xeon)搭載ハイエンドモデル!

本日もNASのBTOのご紹介です!
本日はXeon搭載のハイエンドモデルです。

QNAP TS-EC880Proを搭載したモデルです。

http://www.pc-zeus.com/bto/bto-rm-pc/2675/system_detail.html

デフォルト16T、2Tx8個搭載で、568,000円
(2015/7/14現在)です。

https://www.qnap.com/i/_images/product/items/122_1.png





搭載CPUは、Xeon E3-1245v3 3.4GHz
メモリは2G、SATA6G転送対応、
GigabitLanが4ポートで、USB3.0が3つ、
HDMIポートが1つです。

更に詳しい仕様はこちらをご覧ください。
https://www.qnap.com/i/jp/product/model.php?II=122



デフォルトは8べイのものですが、
NASケースを選択すれば、
10 ベイの
TS-EC1080までカスタマイズ可能です。



https://www.qnap.com/i/_images/product/items/123_1.png






カスタマイズで、6Gx10の60Tまで、搭載可能です。
位置付けとしては、大企業向けになります。

ある程度、速度を要求される箇所には、こういっ
たハイエンドNASが最適です。



NASのBTOご紹介!TVS-471搭載ハイエンドモデル!

本日もNASのBTOのご紹介です!
本日はハイエンドモデルです。

QNAP TVS-471を搭載したモデルです。

http://www.pc-zeus.com/bto/bto-rm-pc/2674/system_detail.html

本日もNASのBTOのご紹介です!
デフォルト8T、2Tx4個搭載で、261,800円
(2015/7/13現在)です。

https://www.qnap.com/i/_images/product/items/158_1.png





搭載CPUは、Dual-core Intel Core i3-4150
メモリは4G、SATA6G転送対応、
GigabitLanが4ポートで、USB3.0が3つ、
HDMIポートが1つです。

更に詳しい仕様はこちらをご覧ください。
https://www.qnap.com/i/jp/product/model.php?II=158



デフォルトは2べイのものですが、
NASケースを選択すれば、
8 ベイの
TS-871までカスタマイズ可能です。



https://www.qnap.com/i/_images/product/items/128_1.png






カスタマイズで、6Gx8の48Tまで、搭載可能です。
位置付けとしては、中小企業向ハイエンドになります。
速度を問わない、共有ファイル置き場として最適
ですね。

NASのBTOご紹介!TS-251搭載スタンダードモデル!

本日もNASのBTOのご紹介です!
本日はスタンダードモデルです。

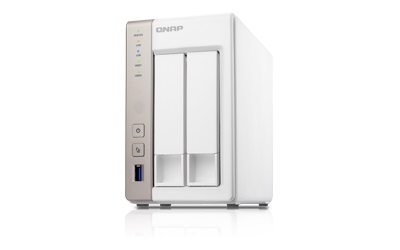

QNAP TS-251を搭載したモデルです。

http://www.pc-zeus.com/bto/bto-rm-pc/2673/system_detail.html

本日もNASのBTOのご紹介です!
デフォルト1G、2個搭載で、92,800円
(2015/7/11現在)です。

http://www.wistech-ltd.com/images/case/l500/440.jpg?_ga=1.112595905.477471912.1436591041





搭載CPUは、Celeron 2.41GHz dual-core
メモリは1G、SATA6G転送対応、
GigabitLanが2ポートで、USB3.0が2つ、
HDMIポートが1つです。

更に詳しい仕様はこちらをご覧ください。
https://www.qnap.com/i/jp/product/model.php?II=142



デフォルトは2べイのものですが、
NASケースを選択すれば、
8 ベイの
TS-851までカスタマイズ可能です。



https://www.qnap.com/i/_images/product/items/145_1.png






カスタマイズで、6Gx8の48Tまで、搭載可能です。
位置付けとしては、ホーム/SOHO向けになります。
速度を問わない、共有ファイル置き場として最適
ですね。

NASのBTOご紹介!TS-131搭載エントリーモデル!

本日もNASのBTOのご紹介です!
本日は昨日と違ったエントリーモデルです。

QNAP TS-131を搭載したモデルです。

http://www.pc-zeus.com/bto/bto-rm-pc/2672/system_detail.html

本日もNASのBTOのご紹介です!
1G、1個搭載で、39,800円(2015/7/10現在)
の廉価版です。

http://www.wistech-ltd.com/images/case/m200/439.jpg





搭載CPUは、Freescale ARMv7 Cortex-A9 dual-core 1.2GHz
メモリは512M、SATA6G転送非対応、
GigabitLanが1ポートで、USB3.0が3つ、
映像出力ポートはありません。

更に詳しい仕様はこちらをご覧ください。
https://www.qnap.com/i/jp/product/model.php?II=154



デフォルトは1べイのものですが、
NASケースを選択すれば、
4ベイの
TS-431までカスタマイズ可能です。



https://www.qnap.com/i/_images/product/items/156_1.png






カスタマイズで、6Gx4の24Tまで、搭載可能です。
位置付けとしては、ホーム/SOHO向けになります。
速度を問わない、共有ファイル置き場として最適
ですね。





NASのBTOご紹介!TS-112P搭載エントリーモデル!

NASのBTO販売のお知らせを、最近流して
いますが、今日はその中のエントリーモデル
をご紹介します。
QNAP TS-112P を搭載したモデルです。



http://www.pc-zeus.com/bto/bto-rm-pc/2671/system_detail.html

1G、1個搭載で、26,800円(2015/7/10現在)
の廉価版です。



搭載CPUは、Marvell 6282 1.6GHz
メモリは512M、SATA6G転送非対応、
GigabitLanが1ポートで、USB3.0が2つ、
映像出力ポートはありません。

更に詳しい仕様はこちらをご覧ください。
https://www.qnap.com/i/jp/product/model.php?II=132



デフォルトは1べイのものですが、
NASケースを選択すれば、
4ベイの
TS-420-Dまでカスタマイズ可能です。
TS-420-DはDTCP-IPに対応しています。
DTCP-IPの映像配信される方には最適
モデルです。


https://www.qnap.com/i/_images/product/items/188_1.png


カスタマイズで、6Gx4の24Tまで、搭載可能です。
位置付けとしては、ホーム/SOHO向けになります。
速度を問わない、共有ファイル置き場として最適
ですね。

asustor NASはどうでしょう?(2)

cc

インストールすると、コントロールセンターが使えるようになります。

ネットワークからNASを自動検出して表示します。

shokika

空のハードディスクを入れておくと初期化のプロセスが始まります。IPアドレスは最初0.0.0.0で出てきました。

これでは初期化ができませんが、二回目でIPアドレスを検出し、初期化が開始されます。

ここからはブラウザが立ち上がります。

setup1

とりあえずワンクリックセットアップにします。

setup2

ここでパスワードを決めます。初期化設定はよくわかりませんが、とりあえず最大容量で。データ保護にすると、容量は少なくなるけどデータ保護がかかるのでしょうか?

戻る、進むは左右の<>で。

setup3

初期化しています。

setup4

登録はお好みで。

setup5

セットアップ終了!



setup6

これがポータル画面です。

login

次回以降はパスワード入力が必要になります。ブラウザ経由ですので、このサイト自体がNASの中にあるわけですね。

cc

ポータルをブックマークしても良いのですが、コントロールセンターの矢印ボタンからログインすることもできます。

accesscontrol

ポータルにはNASのコントロールパネル的なものも色々ありますので、うまく使いこなしてください。



doraibu

After Effectsでネットワークレンダリングをする場合はネットワークドライブの割り当てが必須です。それはコントロールセンターから簡単にできます。

鎖のボタンをクリックしてローカルネットワークドライブのマップを選びます。

net2

初期化の時に決めたユーザー名とパスワードを入れます。



net3

共有フォルダの一覧が出てくるので選択してドライブ文字を割り当てます。

net5

このとおり、ネットワークドライブとして参照できるようになりました。

net5

鎖のボタンのメニューにはFTP接続というのもあったと思いますが、ブラウザを使ってこのようにFTP接続もできます。



ここまでasustor NASを見てきましたが、使いやすさではQNAPに軍配が上がりますね。

いきなりホットプラグでHDDを挿入すると画面上で初期化が始まり、ネットワーク上のPCから見えるようになるのは非常に良いです。

まあしかし、NASに直接モニターをつなぐ人がどれくらいいるかと考えると、ネットワーク上のパソコンからリモートで初期化するのも悪くないと思います。

でもセットアップディスクでないとセットアップできないのはマイナスかなあ・・・

まあ当店といたしましてはQNAPをお勧めいたします!

当店では、このNASをBTOでハードディスク、メモリ等のカスタマイズをして販売いたします!

詳しくは追って告知いたしますのでよろしくお願いいたします。

asustor NASはどうでしょう?(1)

QNAP NASと同時にサンプルをいただいたasustor NAS AS5002T。

こちらもざっとご紹介いたしましょう。

IMG_4685

IMG_4684

内蔵ドライブは2個まで付くタイプです。

IMG_4696

HDMI、USB2.0が2個、3.0が2個、LANポート2個、あとeSATAポート2個ついてます。

eSATA、使いますかね・・・?

IMG_4686

ハードディスクを引き出して見たところ。

IMG_4688

ドライブベイマウンター(っていうのかわかりませんが)のアップ。

IMG_4690

QNAP(上)との比較。asustorのほうが少し後退してますよね。

実はQNAPはこのマウンターの奥行きとハードディスクの長辺の長さが一緒なので、ネジ止めしなくてもうまく刺さります。

asustorはマウンターのほうが長いので、ネジ止めしないと、奥のプラグに刺さりません。

まあこれはどちらもネジ止めすればいいだけの話なんですが(笑)。個人的には、とりあえずネジ止めしなくても挿せば使えるというQNAPのほうが好みです。

IMG_4693

HDMIをモニターにつなげばBIOSなどが画面に映ります。キーボード、マウスもつないでおけば使えます。

IMG_4697

BIOSのメニュー画面。

IMG_4698

ブートマネージャー。

IMG_4699

PCと全く変わらないBIOSの画面。

IMG_4705

IMG_4706

IMG_4707

IMG_4708

この辺見るとやはりNASというのはPCなんだなと思いますね。

QNAPは、ハードディスクを入れたら自動的に初期化する画面の流れになったのに、asustorはそういうことはありませんでした。

また、Windowsのネットワークにいきなり出てくるということもありません。

付属のディスクからWindowsのパソコンにユーティリティをインストールして、そこから始まります。

ではその辺はまた次回ということで!

QNAP NASにLANケーブルを4本挿してみた

IMG_4641

LANポートが4つもあるQNAP NAS。

LANケーブルを4本挿せば4倍速くなる?

いや、そう単純ではないでしょう。

実は、これには色々設定があるようです。

settei

ネットワークインターフェイスの設定。トランキンググループの設定。

どうもこれは4つのポートのうち2つずつ、あるいは4つともすべて、トランキンググループに分けることができるような感じです。

トランキングとは何かというと、要するに複数のポートをまとめて一つにしてしまうということ。

例えば、一本の回線が切断されたとしても、トランキンググループのもう一本の回線が通信を継続し続けるとか。

あるいは、2本まとめて2倍の帯域を確保できるとか!

QNAPでは以下の8つの設定があります。

Balance-rr (ラウンドロビン)
アクティブバックアップ
Balance XOR
Broadcast
IEEE 802.3ad (ダイナミックリンクアグリゲーション)
802.3ad LACPのサポート
Balance-tlb (アダプティブトランスミット負荷分散)
Balance-alb (アダプティブ負荷分散)

正直、これだけ細かい設定の違いはよくわかりません(笑)。説明が難しすぎです。

詳しくはこちらをどうぞ!!http://docs.qnap.com/nas/4.0/jp/index.html?network.htm

どれもフォールトトレラント(一部が故障しても正常動作を保ち続ける能力)とか書いてありますので、一本が切れてもそれを補うような働きはあるんじゃないかと思います。

負荷分散と書いてあるbalance-なんとかかんとかというのが、帯域を太くできる設定・・・?

よくわからないので、とりあえず4本つないで、これまで同様のAfter Effectsネットワークレンダリングをやってみることにしましょう!!

4lan

とりあえず4本つなぎました!!

ここにLANケーブルを4本つないでしまうと、ギガビットハブのポートとそれに繋げるPCは限られているので、とりあえずレンダリングサーバーは1台とし、LAN回線一本のときと、4本にして8つの設定を切り替えてみるということをやってみました。

気になる結果は・・・





まあ、結論から言うと、どの設定にしても5,6分で片付くので大差ありませんでした(笑)。

実際、スタンドアローンでレンダリングする時間と同じですので、ギガビットLAN回線一本ですでにボトルネックは解消していたわけですね。

まあしかし、負荷分散、フォールトトレラントのために、少なくとも二重化しておくのは良いことだと思います。

ちゃんとネットワークの知識のある方は、この細かい設定を活かせるんじゃないかと思いますので、ぜひお試しいただきたいと思います。

ではまた~

After Effects ネットワークレンダリングに挑戦!(9)

■ボトルネックはLANだった!!

ネットワークレンダリングも早9回目。

はい。ここまで全く触れてきませんでしたが、実は弊社のLANは普通に10/100ベースのハブを使っております。

それはボトルネックになるんじゃないかとは思っていたので、ギガビットハブを入れようという話はしていたのです。

しかし、届くのに時間が掛かるし、どのくらい差が出るのか知りたいので、とりあえず100ベースで試してみたのです。

ネットワークに詳しい方は、まず一番に考えることだと思いますので、いつまでも回り道していて、歯がゆい思いをされていたのではないかと思いますが(笑)。

そしてついに、ギガビットスイッチングハブの登場です!!

gigabit1

仮設なのでダンボールの上、のパッケージの上に鎮座ましましてますが(笑)。

有名なNETGEARのProSAFE GS108です!

gigabit2

これで100ベースから一気に1000ベース!ギガビットイーサネットの誕生です!!

ちなみにこのハブにつながってる端末間だけの話です。インターネットは速くならないし、他のPC間では変わりありません(笑)。

お陰で、ちょっと遠いところにあるレンダリングサーバーは参加できず。LANケーブルも1mの奴はいっぱいあるのですが、長いのが足りない!!

いや長すぎるのはあるんだけどぶった斬りたい!!でもコネクターと圧着工具ないから無理!!(笑)。

ということでPCは最大4台の参加です。NASは2台使っていますが、ここまでは特に改善は見られませんでした。

さて、どうなるでしょうか!?

gigabit4

プロジェクドrising_frame2 (変換済み).aep゙のAdobe After Effects v13.2 (Windows 64)レンダリングログ レンダリングは2015/06/01、 16:58:17に開始しました。 2015/06/01 16:58:17 : コンポジション゙コンポ 1゙の開始 出力先 : V:\output\コンポ 7\コンポ 1_[#####].psd 2015/06/01 17:03:30 : コンポジション゙コンポ 1゙の終了 合計経過時間 : 5 分 13 秒 ログは2015/06/01、17:03:30に閉じられました。

5分!!
いきなりスタンドアローンと同じ結果が出ました!4台で!!
ちなみに2台ではどうなるかというと。

gigabit2

7分58秒!
gigabit11

ちなみに1台では12分のタイムが出てますね。

■結論!

今回は1分強、2Dで2,352フレームの動画をレンダリングしたわけですが、これが30分で、同じくらいのエフェクトが全フレームにかかっているとするならば、単純計算で30倍位の時間がかかるわけですね。(もちろんいろんな条件によってかなり違ってくると思いますが)

つまり、5分なら150分、2時間半もかかるわけです。レンダリングを待っていたら編集作業は進みませんから、やはり編集用とは別に最低一台レンダ リングサーバーが必要だと思います。その場合はネットワークドライブを使わないで、そのマシンに書き出していったほうが速いでしょうね。
あとはスタジオの規模によって、単位時間あたりどの位の長いキューが何本入ってくるのかによってシステムを考えていく必要はあると思います。今回はそこまでの実験はできなかったのでそこまで言及はできません。

ちなみに、この動画でのスタンドアローンのレンダリングの速度は4コアのi7でも6コアのXeonでもそれほど変わりはありませんでした。

長い動画や、エフェクトの多さ、複雑さなどによっても変わってくると思うので、コア数は多いほうがいいのでしょうが、最低4コアで十分ということでしょうか。

あと、NASを2台にしても、それだけでは目に見えた変化はなかったので、ファイルサーバーを一台用意して、監視フォルダと出力フォルダは同じサーバー(あるはNAS)でいいと思います。

まとめ

・After Effectsを使うなら、編集PCと別に最低1台はレンダリングサーバーが必須

・ネットワークレンダリングをする場合、レンダリングサーバーは最低4コア4台でスタンドアローンに匹敵する

・レンダリングサーバーやファイルサーバーを使うならギガビットイーサネット環境が必須

・(ネットワークレンダリングの際は)ファイルサーバーのスペックはそこそこで良い

・(ネットワークレンダリングの際は)ファイルサーバー(NAS)は入出力を1台でやっても良い

はい、これで一区切りとなりますが、また後日談とか、別のNASの話とか、続きがあるかもしれません。

どうかお楽しみに!!
